| 品牌：纳斯威 | 型号：VFS | 结构形式：垂直板式 |
| 3C阀门类别：工业 | 加工定制：是 | 材质：铝合金 |
| 连接形式：对夹 | 适用介质：泥浆 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：执行器 | 用途：截止 |
| 类型(通道位置)：直通式 | 口径：100 | 公称通径：100 |
| 安装尺寸：100 | 规格：100 |

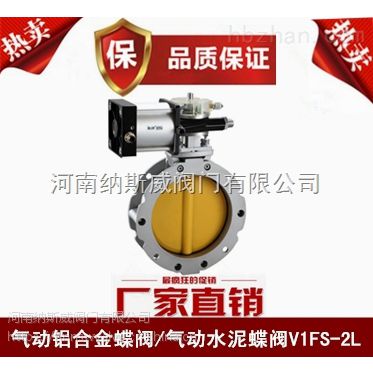

气动铝合金蝶阀
产品概述
VFS气动铝合金蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
气动铝合金蝶阀结构图
气动水泥蝶阀产品特点：
V1FS单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管
V2FS双法兰阀门，顶部及底部为相同的法兰
采用重力浇铸而成的阀体，比压铸的阀体强度更高，旋转阀板采用高分子材料，耐磨损组件少，轻质，便于搬运
单法兰蝴蝶阀 | 含一个上法兰和下部配有一个伸出的连接环用以安装软套管 |
双法兰蝴蝶阀 | 含上下两个相同的法兰 |
单法兰气动粉体蝴蝶阀主要参数
型号 | D641X-16L | |
公称通径(mm) | DN150-DN350 | |
压力(Mpa) | 0.6-1.6 | |
主要零件 | 阀体 | 压铸铝合金 |
阀板 | 碳钢内衬板，覆以耐磨高分子材料 | |
密封圈 | 丁晴橡胶(NBR) | |
适用介质 | 水泥、泥浆、粉体 | |
适用温度(℃) | -15-100℃ | |
可配气动执行器 | 型号 | GT系列、AT系列、CP系列 |
压力(Mpa) | 0.4-0.7 | |
产品型号 | DN150、DN200、DN250、DN300 | |
适用范围 | 混凝土搅拌站及干性粉料 | |
产品别名 | 蝴蝶阀 | |
连接形式 | 法兰 | |
材 质 | 铸铝合金 | |
公称通径 | 100－350（mm） | |
适用介质 | 空气 | |
压力范围 | 0.2Mpa | |
适用温度 | 80℃ | |
主体材料 | 半阀体为铝合金材料，旋转阀体采用高分子材料制作 | |
结构形式 | 垂直板式 | |
传动形式 | 气动 | |
密封形式 | 软密封型 | |
气动执行器配置 | CP101型 | |
