| 品牌：纳斯威 | 型号：JYU41W | 连接形式：法兰 |
| 材质：黄铜 | 公称通径：50mm | 3C阀门类别：工业 |
| 适用介质：氧气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：手轮 | 形态：柱塞式 |
| 类型(通道位置)：直通式 | 规格：50 |

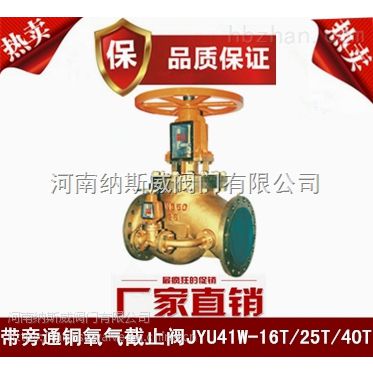

JYU41W氧气截止阀
产品概述
JYU41W氧气截止阀是氧气管网专用阀门的一种它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,***等特点.随着冶金工业的发展.氧气专用截止阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔，以防静电。阀门外露部位有保护措施，防止尘土和油类污染。该类产品的所用材料分两大类：一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材；另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。
JYU41W氧气截止阀结构图
型号注解:
JY表示无旁通,无副阀瓣氧气截止阀 |
JYU表示带旁通.无副阀瓣氧气截止阀 |
JYK表示无旁通,带副阀瓣氧气截止阀 |
JYUK表示带旁通,带副阀瓣氧气截止阀 |
DYK快速启闭蝶阀 |
QYK快速启闭球阀 |
氧气专用截止阀主要性能规范
公称压力 | 1.6 | 2.5 | 4 |
水压强度试验压力Mpa | 2.4 | 3.75 | 6 |
水压密封试验压力Mpa | 1.76 | 2.75 | 4.4 |
气压强度试验压力Mpa | 1.76 | 2.75 | 4.4 |
气压密封试验压力Mpa | 1.76 | 2.75 | 4.4 |
工作压力Mpa | 1.6 | 2.5 | 4 |
工作温度 | -20~150℃ | ||
适用介质 | 氧气,氮气,空气等 | ||
氧气专用截止阀主要零件材料
零件名称 | 壳体 | 球体 | 阀杆 | 手柄 | 垫片,填料密封圈 |
材料 | 16-4硅黄铜 | 不锈钢或铜合金 | 不锈钢 | 碳钢 | 聚四氟乙烯 |
氧气专用截止阀主要外形及连接尺寸
公称压力 | 公称直径DN(mm) | D | D1 | D2 | K | L | L1 | L2 | F | F1 | C | Z-d | H | H1 | H2 |
1.6 | DN250 | 405 | 320 | / | 355 | 650 | 350 | 233 | 3 | / | 30 | 12-φ25 | 1140 | 1060 | 256 |
DN300 | 460 | 375 | / | 410 | 750 | 400 | 233 | 4 | / | 30 | 12-φ25 | 1280 | 1200 | 256 | |
DN350 | 520 | 435 | / | 470 | 850 | 430 | 233 | 4 | / | 34 | 16-φ25 | 1380 | 1300 | 312 | |
DN400 | 580 | 485 | / | 525 | 950 | 460 | 306 | 4 | / | 36 | 16-φ30 | 1450 | 1320 | 328 | |
DN450 | 640 | 545 | / | 585 | 1050 | 560 | 306 | 4 | / | 40 | 20-φ30 | 1490 | 1350 | 328 | |
DN500 | 705 | 608 | / | 650 | 1150 | 560 | 370 | 4 | / | 44 | 20-φ34 | 1630 | 1460 | 450 | |
DN600 | 840 | 718 | / | 770 | 1350 | 600 | 395 | 5 | / | 48 | 20-φ41 | 1750 | 1600 | 560 |
