| 品牌：纳斯威 | 型号：BHG5-89-1 | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 适用介质：水 |
| 压力环境：常压 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 形态：柱塞式 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：25 |

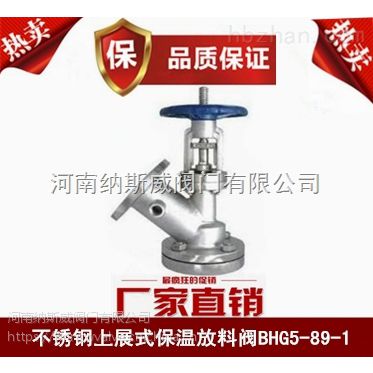

BHG5-89-1保温放料阀
产品概述
BHG5-89-1保温放料阀主要用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作。保温放料阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体，夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套，此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
放料阀分上展式与下展式两种，在阀体外部焊装有金属夹套，并设有夹套接口，用于注入根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等或其它保温、保冷介质，主要用于石油、化工、沥青、冶金、制药等各类系统中，防止以输送常规下会凝固的高粘度介质。
BHG5-89-1保温放料阀结构图
主要技术参数
压力 | 工作温度 | 适用介质 | |||
公称压力 | 1.6 | 上密封试验 | ≤175℃ | 水、颗粒、油品等 | |
壳体试验 | 2.4 | 高压密封试验 | |||
主要零件材料
阀体 | 阀瓣、密封圈、阀杆 | 螺母 |
壳体试验 | 不锈钢 | 铜 |
主要外形尺寸(法兰尺寸按JB79PN1.6MPa)
口径 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
