| 品牌：纳斯威 | 型号：QP41M | 公称通径：25mm |
| 加工定制：是 | 材质：碳钢 | 连接形式：法兰 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 形态：柱塞式 | 零部件及配件：手轮 | 驱动方式：手动 |
| 类型(通道位置)：直通式 | 规格：25 |

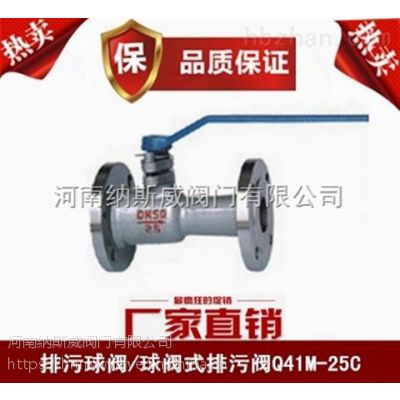

QP41M高温排污球阀
产品概述
QP41M高温排污球阀采用新型密封材料为阀座，经同类产品聚氟乙烯的球阀，使用寿命提高了3-5倍。具有性能稳定，密封可靠，磨擦力小，开关轻便，耐高温，耐磨，耐腐蚀，使用寿命长等优点，高球阀与截止阀，旋塞阀，排污阀，结构长度相符，扩大了球阀使用范围。广泛用于石油，化工，橡胶，造纸，制药等行业。可替代截止阀，柱塞阀，快速排污阀。适用介质：水，蒸汽，导油等酸类，使用温度：小于等于350度。
高温排污球阀结构图
QP41M排污高温阀性能规范：
型号 | 公称压力 | 试验压力（Mpa） | 工作温度 | 适用介质 | ||
强度（水） | 密封（水） | 气密封 | ||||
QP41M -1.6 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250 | 蒸气、气 |
QP41M -2.5 | 2.5 | 4.0 | 4.42.8 | ≤300 | ||
QP41M高温排污球阀主要零件材质：
零件名称 | 材料 | |
Q 41M -1.6 | ||
Q 41M -2.5 | ||
阀体 | HT200 | QT450-10 |
柱塞 | 不锈钢 | |
阀杆 | ||
密封圈 | 碳石墨 | |
扳手 | QT450-10 | |
DN | L | D | D1 | D2 | b | Z-φd | H | D0 |
25 | 180 | 115 | 85 | 65 | 16 | 4-14 | 120 | 160 |
32 | 200 | 135 | 100 | 78 | 18 | 4-18 | 145 | |
40 | 230 | 145 | 110 | 85 | 155 | 250 | ||
50 | 250 | 160 | 125 | 100 | 20 | 175 | 300 | |
65 | 265 | 180 | 145 | 120 | 195 | |||
80 | 280 | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 |
